LK-AMPD-D високоскоростен усилен микровълнов InGaAs фотодетектор
- Висока скорост, широка честотна лента
- Incorporated Bias-T
- O/E хибриден интегриран
- Високо усилване, нисък шум, широколентов достъп
- Херметически затворен, SMA конектор
- Нисък тъмен ток, високо съотношение сигнал/шум.
- Малък форм фактор.
Описание на продукта
LK-AMPD-D е сливане на оптични и електронни компоненти, включващо широкоспектърен InGaAs фотодиод и усилвател с минимален шум. InGaAs PIN фотодиодът има диапазон на чувствителност от 1000 до 1650 nm. Усилвателят с ниско ниво на шум може да се похвали с радиочестотно усилване от 30 dB.
LK-AMPD-D е способен да осигурява честотна лента от 12 GHz или 20 GHz. Това устройство работи със захранване +9 V. Проектирано е да работи със стандартно едномодово 9/125 μm оптично влакно като вход. RF изходът е с конектор тип SMA, който е съгласуван с импеданс от 50 ома.
LK-AMPD-D е запечатан по начин, който предотвратява проникването на влага и други замърсители, и тежи по-малко от 23 грама. Сертифициран е да отговаря на изискванията на Директива 2.0 за ограничаване на опасните вещества (RoHS).
Технически спецификации
| Типичен и абсолютен максимален рейтинг | ||||
|---|---|---|---|---|
| Параметър | Сим. | Тип | оценка | Единица |
| Диапазон на температура на съхранение | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Температурен диапазон на работния корпус | TC | 25 | -40 ～ +85 | ℃ |
| Напрежение на отклонение | VR | +9 | +9 ～ +12 | V |
| Оптична входна мощност | щифт | 0 | +10 | стока |
| Изгаряща оптична мощност | PB | - | +13 | стока |
| Температура на запояване на олово | Tp | 280（10s） | 330（10s） | ℃ |
| Електрически/оптични характеристики ( TC = 22 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| Параметър | сим | Тестово състояние | Стойности на параметрите | Единица | ||
| Диапазон на дължината на вълната | λ | - | 1000 ~ 1650 | nm | ||
| Честотен обхват | - | - | X - лента | Ку - група | - | |
| Малка честотна лента на сигнала | f-3dB | TC = 22 ± 3 ℃ | 0 ~ 3 | 2 ～ 20 | GHz | |
| Отговорност | Re | VR =+9V, Pin =10mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Равност на амплитудата | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Оптична мощност на насищане | Ps | VR = +9 V, λ = 1550 nm AC модулиран | +10 | стока | ||
| Усилване на RF сигнала | G | - | 30 ± 1 | dB | ||
| Изходна RF мощност на насищане | Pот | - | +10 | стока | ||
| Изход VSWR | VSWR | - | ≤ 2 | - | ||
| Изходен импеданс | RL | - | 50 | Ω | ||
●Типични криви на реакция
(Фиг. 1 Честотна характеристика на фотодетектора в X-лентовия диапазон)
（ Фиг. 2 Ku - честотна характеристика на фотодетектор)

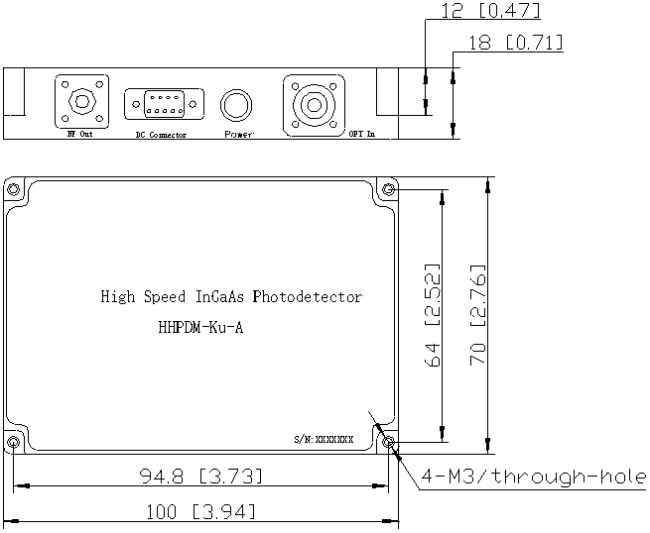

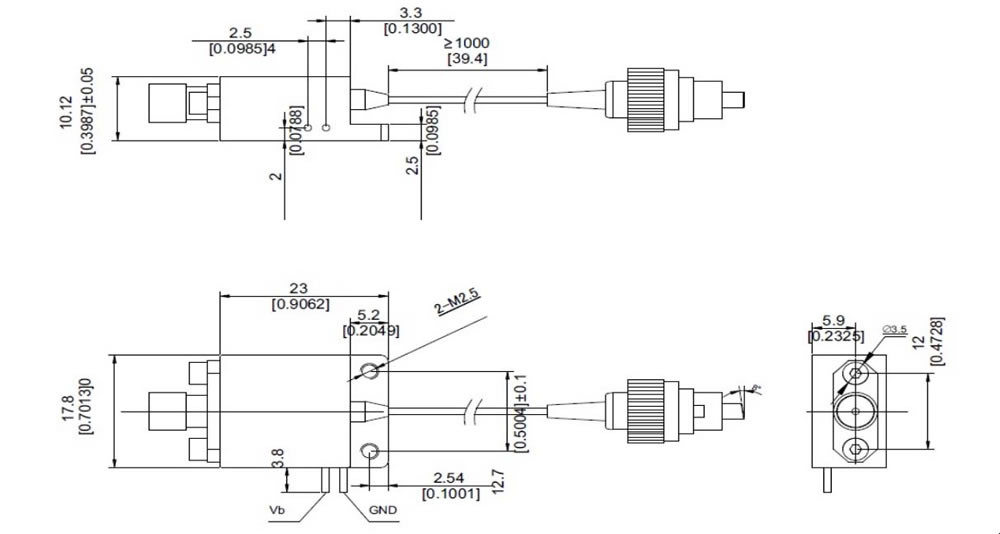

●Размери и щифтове (Единица: mm[инч])
RF конектор: SMA
●Информация за поръчка
Лист 1:
| код | Усилване на RF сигнала | Забележка |
| D | 30 dB | Типична и централна честота |
Лист 2:
| код | Аналогова честотна лента |
| X | 0 ~ 3 GHz |
| Ku | 2 ~ 20 GHz |
Лист 3:
| код | Connector Type | Забележка |
| N | Няма конектор | Едномодов 9 / 125 μm фибър пигтейл |
| A | FC / APC | |
| P | FC / PC |
●Предпазни мерки
Радиусът на огъване на влакното е не по-малък от 20 mm, за да се избегне повреда на влакното.
Уверете се, че фасетът на свързване на влакна е чист, преди да го свържете към оптична верига.
Необходима е подходяща ESD защита при съхранение, транспортиране и използване.
Всички наши стандартни фотодетектори могат да бъдат персонализирани в модули！
Приложения
Обработка на радарна информация
Електронна война
Измерване на антената
Оптични комуникации
Сигурност и наблюдение
